損傷したバーンドアの交換をやめよう：チェーンパレットコンベヤーにとって高速ドアが究極のソリューションである理由
バーンドアは数十年にわたり産業デザインの定番でしたが、現代のマテリアルハンドリングシステムの絶え間ないペースと自動化された精度に耐えるようには設計されていませんでした。絶え間ない損傷は単なる不運ではなく、インフラの不一致の症状です。施設管理者として、あなたはおそらくその症状を目にしたことがあるでしょう：歪んだレール、曲がったパネル、そして修理にかかる累積的なコストの増加です。.
本稿では、従来のドアシステムが高トラフィックのチェーンパレットコンベヤーと根本的に適合しない理由を分析します。さらに重要なことに、自動化時代に向けて設計された高性能な代替案、すなわち産業用高速ドアを紹介します。これは、この重要な故障ポイントを、設備、スケジュール、そして収益を守るシームレスな資産へと変えることができます。.
“「バーンドアは静的な開口部向けに設計されていますが、パレットコンベヤーには衝撃損傷を防ぐための動的で高速かつ統合されたドアソリューションが必要です。」”

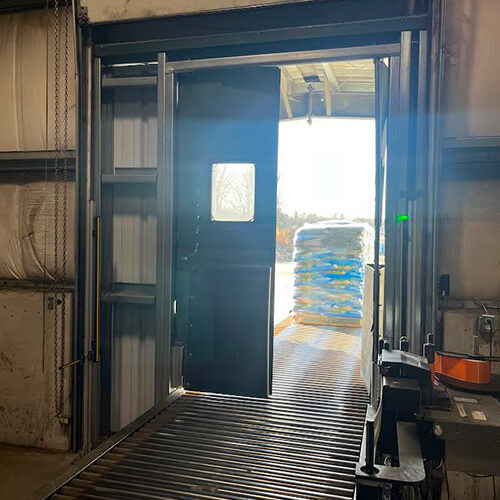

故障分析：なぜ倉庫用バーンドアがチェーンパレットコンベヤーラインで故障するのか
構造的脆弱性
従来のバーンドアは、木材や重い金属パネルなどの剛性材料で作られています。これらは、コンベヤーラインの絶え間ない振動や高頻度の動きではなく、時折の手動使用向けに設計されています。.
結果：レールが容易に曲がり、ローラーが位置から外れ、わずかな衝撃でドアパネルがへこんだり反ったりし、システム全体の故障につながります。.
低速動作
バーンドアは重く、摩擦に依存するレール上を移動するため、開閉速度が非常に遅くなります。.
結果： コンベヤーは停止し、ドアが開口部を通過するのを待たなければなりません。これによりボトルネックが発生し、施設全体の処理能力が低下します。.

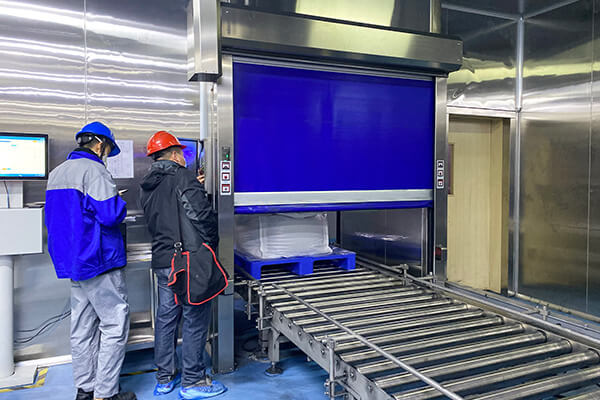

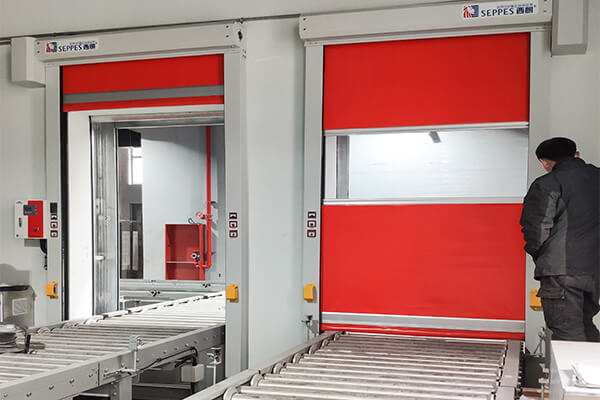

産業用高速ローラードア：コンベヤーシステム向けの最新代替案
標準的なドアとは異なり、高速ドアは24時間365日のマテリアルハンドリング運用の厳しい要求に対応するよう設計されています。これらのシステムは高頻度の自動化向けに特別に設計されており、パレットコンベヤーラインに耐久性と効率性を備えたインターフェースを提供します。.
高速動作と精密なタイミング
高速ドアの最も直接的な利点はその速度です。バーンドアがスライドして開くのに10～15秒かかるのに対し、, チェーンパレットコンベヤー用高速ドアs は毎秒1.0メートルから2.0メートルの速度で動作します。 衝突リスクの低減：.
- ドアが瞬時に開くことで、パレットが到着する前に経路が確保されます。 VFD技術：.
- 可変周波数ドライブ（VFD）を搭載したこれらのドアは、スムーズな「ソフトスタートおよびソフトストップ」動作を提供し、機械的な衝撃を防ぎ、モーターとカーテンの寿命を延ばします。 耐久性を高める高度なブラシシール技術.
一部のシステムは自己修復用のジッパー式レールを使用しますが、過酷なコンベヤー環境向けに設計された高速ドアは、多くの場合、堅牢なブラシシール構造を採用しています。
優れた密閉性： サイドレールに沿った高密度ブラシは、ほこり、破片、温度変動に対する優れたシールを提供し、コンベヤー上の繊細な商品を保護する上で重要です。.
- 摩擦低減： ブラシ構造により、カーテンがガイドレール内をスムーズに移動でき、高サイクル動作時の摩耗を大幅に低減します。.
- 安定性： 強化されたブラシガイドは、気圧や通風に対してカーテンをしっかりと固定し、様々な倉庫環境でドアが機能し続けることを保証します。.
- シームレスな自動化とPLC統合 高速ドアは、独立したバリアではなく、自動化コンベヤーシステムの統合コンポーネントとして機能します。.
PLC接続：
これらのドアは、コンベヤーのプログラマブルロジックコントローラー（PLC）と完全に統合できます。コンベヤーがドアと「通信」し、必要なときに正確に開き、パレットが通過した直後に閉じることを保証します。.
- スマートセンシング： レーダー、フォトアイセンサー、または誘導ループを利用して、システムは接近するパレットを100%の精度で検出し、手動バーンドアに伴う人為的ミスやタイミング遅延を排除します。.
- 高サイクル環境向けに設計 パレットコンベヤーラインは、1日に数千サイクル稼働することがよくあります。高速ドアはこの量に耐えるように構築されています：.
高耐久材料：
高強度PVCまたは強化ファブリックを使用したこれらのカーテンは、産業環境で一般的な軽微な摩耗に耐性があります。
- 最小限のメンテナンス： 複雑なスライド式ハードウェアを簡素化されたロールアップ設計とブラシシールに置き換えることで、可動部品の数が削減されます。これにより、メンテナンスコストが大幅に削減され、緊急修理の回数も減少します。.
- 損傷したバーンドアをブラシシール式高速ドアシステムに交換することで、 繰り返し発生するメンテナンスの悩みが、合理化された資産へと変わります。.
速度、統合性、産業グレードの耐久性を優先することで、施設は設備、製品、そして収益を保護できます。 比較分析：コンベヤーシステム向け倉庫用バーンドア vs. 高速ドア transforms a recurring maintenance headache into a streamlined asset. By prioritizing speed, integration, and industrial-grade durability, facilities can protect their equipment, their products, and their bottom line.
Comparative Analysis: Warehouse Barn Doors vs. High-Speed Doors for Conveyor Systems
チェーンパレットコンベヤの性能を評価する際、標準的な仕切りと自動化ソリューションの違いは顕著です。この比較は、高トラフィック環境において専門的な高速ドアが優れた選択肢である理由を示しています。.
| 特徴 | 従来の納屋用ドア | SEPPES高速ドア | 運用への影響 |
| 開閉速度 | 0.1～0.2 m/s；手動またはモーター式の低速スライド。. | 0.8～1.5 m/s；高速垂直開閉。. | コンベヤの待機時間とボトルネックを排除します。. |
| 耐久性 | 衝撃でへこみや反りが生じる剛性パネル。. | 柔軟で高強度のPVCカーテン。. | 軽微な衝撃を吸収し、永久的な変形が生じません。. |
| 統合 | スタンドアロン；コンベヤとの通信なし。. | 完全なPLC、レーダー、誘導ループロジック。. | パレット到着に合わせてドアの動きを同期させます。. |
| 安全システム | 基本的または存在しない機械的ストッパー。. | 赤外線フォトセルとワイヤレス安全エッジ。. | 事故を防止し、高価な貨物を保護します。. |
| メンテナンス | 高頻度；レールとローラーの修理が頻繁に発生。. | 低頻度；自己修復機能付きジッパートラックを搭載。. | 計画外のダウンタイムと人件費を削減します。. |
| サイクル寿命 | 総サイクル数5万回未満に制限。. | 100万回以上のサイクルに対応するよう設計。. | 総保有コスト（TCO）を大幅に低減します。. |
| 密閉品質 | 不良；大きな隙間により粉塵や空気漏れが発生。. | 全側面にブラシまたはジッパーシールを採用。. | クリーンルームや温度管理ゾーンを維持します。. |
コンベヤに適した高速ドアの選び方
パレットコンベヤシステムに適した高速ドアを選ぶことは、 施設のスループットと長期的なメンテナンスコストに影響を与える技術的な判断です。コンベヤは固定経路で自動タイミングにより動作するため、ドアは単なる障壁ではなく、機械の統合部品である必要があります。 倉庫に適したチェーンパレットコンベヤ用高速ドアを選ぶ方法は以下の通りです：.
素材選定（PVC vs. アルミニウム）
カーテン素材は、施設の環境や輸送する商品の種類に基づいて選択する必要があります：
強化PVCカーテン：
- これらはほとんどのパレットコンベヤにおける業界標準です。PVCは軽量で、最大限の開閉速度を実現します。粉塵管理や倉庫ゾーンの分離に最適です。その柔軟性により、風圧を受けても永久的な変形が生じません。 アルミスラットドア： コンベヤが屋内ラインと屋外の 出荷ドック.
- または高セキュリティエリアを接続する場合、アルミニウムがより適した選択肢です。優れた断熱性（コールドチェーン用途に最適）と、不正侵入に対する高いセキュリティを提供します。ただし、アルミニウムドアは重量があり、通常PVCよりもサイクル速度がやや低くなります。 センサータイプ：レーダー、プルコード、または光電式？ 光電センサー（フォトアイ）： これは自動化ラインにおいて 最も推奨される 選択肢です。センサーをコンベヤフレームに直接取り付けることで、パレットが特定の「トリガーポイント」に到達した瞬間にドアが信号を受信し、完全な同期を実現します。.
レーダー（動体センサー）：
- Photoelectric Sensors (Photo-eyes): This is the most recommended choice for automated lines. By mounting sensors directly onto the conveyor frame, the door receives a signal the moment a pallet reaches a specific “trigger point,” ensuring perfect synchronization.
- Radar (Motion Sensors): 広域検知に最適です。フォークリフトには優れていますが、レーダーは狭いコンベヤラインに対して「感度が高すぎる」場合があり、近くの歩行者交通のためにドアが誤作動する可能性があります。.
- プルコード（引き紐）： これは手動のバックアップです。完全自動化されたパレットシステムでは、プルコードは一般的に避けられます。なぜなら、人間のオペレーターが必要となり、自動化コンベヤの目的に反するからです。.
- 誘導ループ： パレットがコンベヤを離れた後にAGV（無人搬送車）やフォークリフトで移動される場合に理想的です。車両の金属質量を検出するためです。.
24時間365日高頻度使用におけるモーター要件
コンベヤ用ドアは1日に数百回、場合によっては数千回も開閉する可能性があります。標準的な商業用モーターでは、このような条件下で焼損します。.
- 周波数インバータ付きサーボモーター： 以下の機能を備えたモーターを探してください： 可変周波数ドライブ（VFD）. これにより、ドアのスムーズな起動と停止が可能になり、コンポーネントへの機械的ストレスが軽減されます。.
- 連続定格： モーターが「連続定格」に対応していることを確認してください。高容量のパレットラインでは、以下の条件を処理できるモーターが必要です： 1日あたり2,000サイクル以上 過熱することなく。.
- IP65等級： コンベヤが洗浄環境（食品加工など）や粉塵の多い倉庫にある場合、水や粒子の侵入を防ぐために、モーターが高いIP等級を備えていることを確認してください。.
ジッパー構造 vs ブラシ構造
潜在的な衝撃損傷を管理するためには、トラック設計の理解が不可欠です。.
- ブラシ構造： この設計は、サイドガイドに高密度の工業用ブラシを使用します。これにより、 優れた密閉性 が得られ、非常に 堅牢で静音性. に優れています。精度が高く、直接的な衝撃リスクが中程度であるコンベヤラインに最適な選択肢です。ブラシ構造は耐久性が高く、風圧に対する耐性に優れています。.
- ジッパー（自己修復）構造： ジッパードアは、柔軟な重り付き底部バーとトラック内の「歯」システムを特徴としています。パレットがドアに衝突すると、「ジッパー」が解放されてカーテンの破れを防ぎ、次のサイクルで 自己修復 によりトラックに再挿入されます。.
- 選択基準： 以下の場合は ジッパー を選択してください：パレットが不安定である、または頻繁な衝突の履歴がある場合。以下の場合は ブラシ を選択してください：優れた密閉性、長期的なトラック耐久性、より剛性が高く安定したドア動作を優先する場合。.
高速ローラードアの主な利点：アップグレードが倉庫パレットコンベヤを強化する方法
高速ローラードアへの投資は、単に物理的なバリアを交換することではなく、マテリアルハンドリングシステム全体を最適化することです。自動化パレットコンベヤを運用する施設では、従来のバーンドアから高速システムへの移行が、収益に測定可能な影響を与えます。.
ダウンタイムの削減
高容量の倉庫では、時間は文字通りお金です。従来のドアは、コンベヤシステムの「弱点」となることが多く、トラックの再調整やハードウェア修理のために頻繁な停止が必要です。.
- 故障の大幅な削減：ブラシ密閉ガイドや特殊トラックを備えた高速ドアに切り替えることで、施設はメンテナンス関連のダウンタイムを最大80%削減できます。.
- 予測可能な寿命：構造的疲労に悩まされるバーンドアとは異なり、高速ローラードアは数十万サイクルに耐える定格を持っています。.
安全性の向上（人員と資産の保護）
コンベヤラインは、職場事故のリスクが高いゾーンです。高速ローラードアは、高速機械と倉庫スタッフの間の重要な安全仕切りとして機能します。.
- 挟まれ防止： 閉じた高速ドアは物理的なガードとして機能し、従業員が誤って稼働中のパレットコンベヤラインに足を踏み入れたり手を伸ばしたりするのを防ぎ、挟まれや圧迫による負傷のリスクを大幅に低減します。.
- 赤外線安全光幕： 最新の高速ドアには、 高度な赤外線光幕が搭載されています。. These non-contact sensors create a dense grid of light beams across the opening. If any obstruction (a stray package or a worker’s hand) is detected, the door instantly stops and reverses, preventing both human injury and product damage.
- Compliance: Implementing these systems helps facilities meet stringent OSHA and industrial safety standards, reducing liability and improving the overall safety culture of the warehouse.
Improved Productivity
A conveyor line is only as fast as its slowest point. Traditional doors often create “traffic jams” because they cannot react quickly enough to the arrival of a pallet.
- Fluid Material Flow: High-speed doors eliminate the “Stop-and-Wait” cycle. Because they open at speeds up to 1.5m/s and integrate directly with the conveyor’s PLC. The door is fully retracted before the pallet even reaches the threshold.
- シームレスな統合： By removing the bottleneck at the door opening, you allow the conveyor to run at its maximum designed speed. This ensures a smooth, continuous flow of goods from production to the loading dock.
- Environmental Control: In temperature-controlled or clean-room environments, the speed of these doors minimizes air exchange. This means your facility maintains its internal climate without slowing down the movement of pallets, ensuring that productivity never comes at the expense of quality control.
Conclusion: Investing in Reliability
Upgrading your facility’s infrastructure is more than just replacing a damaged component. As we have explored, the frequent failure of traditional barn doors on pallet conveyor lines is not merely a maintenance issue—it is a fundamental mismatch between outdated hardware and modern automation.
By transitioning to a chain pallet conveyor high-speed doors system, you are synchronizing your workflow to ensure your conveyor and door operate as a single, harmonious unit. Future-proofing your facility with technology that can handle the high-cycle demands of an increasingly automated supply chain.
Final Thought:
“Don’t let an outdated door hold back your modern conveyor system. Upgrade to high-speed reliability and keep your business moving forward.”
